LED顯示屏在安裝及使用過程中總會出現不同的信號，相當于LED顯示屏特有的語言，倘若能弄清楚這些信號那么要讀懂你的LED顯示屏就變得容易很多，下面來具體了解下LED顯示屏中一些特有的信號：

1、OE使能信號：整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。當使能信號出現異常時，整屏將會出現不亮、暗亮或拖尾等現象。

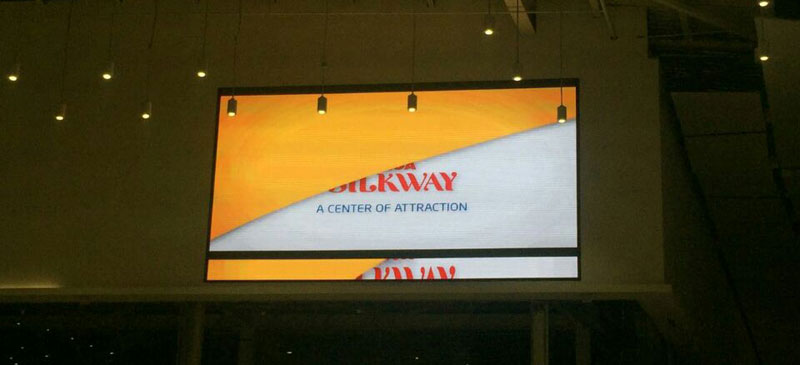

2、.ABCD行信號：只有在動態掃描顯示時才存在，ABCD其實是二進制數，A是最低位，如果用二進制表示ABCD信號控制最大范圍是16行(1111)，1/4掃描中只要AB信號就可以了，因?yàn)锳B信號的表示范圍是4行(11)。當行控制信號出現異常時，將會出現顯示錯位、高亮或圖像重疊等現象。

3、CLK時鐘信號：提供給移位寄存器的移位脈沖，每一個脈沖將引起數據移入或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據，數據信號的頻率必須是時鐘信號的頻率的1/2倍。在任何情況下，當時鐘信號有異常時，會使整板顯示雜亂無章。

4、數據信號： R(DR.r),G(DG.g),B(DB.b)分別代表紅色，綠色，藍色三種數據信號，為顯示文字 圖象所要的數 據。須與時鐘信號協調才能將數據傳送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來。若某顏色數據信號短路到正極或負極時，則所對應的該顏色將會出現全亮或不亮，當某顏色數據信號被懸空時該顏色顯示不穩定忽有忽無。

5、STB鎖存信號：將移位寄存器內的數據送到鎖存器，并將其數據內容通過驅動電路點亮LED顯示出來。但由于驅動電路受EN使能信號控制，其點亮的前提必須是使能為開啟狀態。鎖存信號也須與時鐘信號協調才能顯示出完整的圖象。在任何情況下，當鎖存信號有異常時，會使整板顯示雜亂無章
